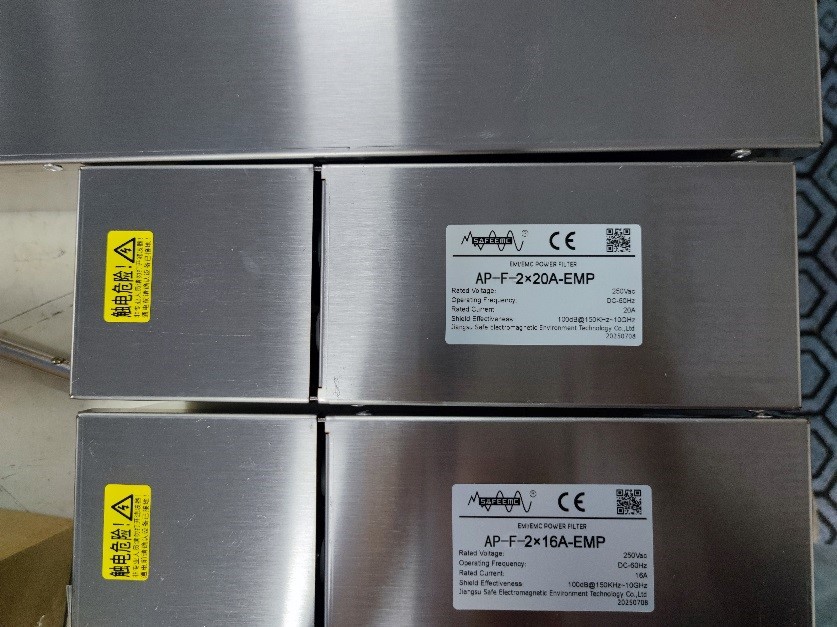

高性能屏蔽滤波器

      微波暗室是射频性能测试、天线校准、电磁兼容认证等高端测试领域的核心场地，其超低频至毫米波频段的电磁纯净度，直接决定测试数据的精准性与权威性。我们的微波暗室EMI滤波器，针对微波暗室的高频段干扰抑制、低插入损耗、低泄露电流、高密封性等专属需求开发，实现暗室电源与信号接口的电磁干扰“零穿透”，为高精度测试筑牢电磁防护底线。产品制作按照ISO9001质量体系运行，产品符合CE，VDE，CSA，CQC，UL等多国安规证。

    该系列电源滤波器为差模滤波器，专门为各类电波暗室配套设计，适用于各民标、军标EMC测试实验室，EUT测试，满足美军标MIL-STD-461E/F和国军标GJB151B中CE102测试要求。 技术参数 单相 ( 直流 ) / 三相四线电源滤波器 额定电压 VR ( 单相 / 直流 )。

    满足标准：

     GJB5792-2006、BMB11-2009 、GB/T 7343-2017等。

    产品说明

  一、核心优势，精准匹配微波暗室严苛标准

      超宽频段强衰减，全频段干扰通杀

采用多阶高频滤波架构，采用高性能安规元器件、毫米波级共模扼流圈及高频吸收模块，实现9kHz-40GHz超宽频段的电磁干扰强效抑制。既能阻断暗室外高频电磁信号的侵入，也能消除暗室内测试设备自身干扰的外泄，确保暗室内部电磁背景噪声低于-120dBμV/m，满足顶尖级测试场景的纯净度要求。

      低插损低驻波，不干扰测试精度

针对微波暗室的射频信号高精度传输需求，滤波器电源链路电压降≤0.5%（额定负载），且全频段驻波比（VSWR）≤1.15:1。无论是射频测试信号的传输，还是精密仪器的稳定供电，均不会因滤波器的接入产生信号畸变或电压波动，保障测试数据的真实性与重复性。

      气密无缝集成，封堵电磁泄漏漏洞

采用军工级法兰密封结构，与微波暗室舱壁通过螺栓紧固，搭配高导电率电磁密封衬垫，实现接口处屏蔽效能≥100dB（10GHz），彻底杜绝因电源、信号接口产生的电磁泄漏。外壳选用防锈耐腐蚀的材料，整体达到IP65防护等级，可适配暗室内恒温恒湿、高洁净度的特殊环境，耐受-55℃~+100℃宽温工作区间，满足长期不间断测试的耐久性需求。

       全接口覆盖，适配多类测试链路

针对微波暗室的多元链路需求，提供全规格定制方案：

     a)电源类：覆盖单相220V、三相380V、直流DC，额定电流1A-500A，支持IT/TT/TN供电系统，适配暗室空调、测试主机、大功率射频设备的供电需求；

    b)射频/信号类：兼容N型、SMA、2.92mm等射频接口，以及RJ45以太网、USB3.0、RS485等数据接口，支持多通道集成式设计，减少暗室舱壁开孔数量；

    c)特殊链路：可定制高压、大电流及毫米波频段的非标滤波器，满足特种微波暗室的个性化测试需求。

    放电电阻

     为了提高安全性，所有电源线滤波器都配有内部放电电阻，这些电阻用于在滤波器断电 后 3 分钟内将电容器放电至安全电压

二、典型应用，赋能高端测试场景

      射频器件测试暗室：为芯片、天线、射频模组的性能测试提供电磁防护，消除外界干扰对测试参数的影响，提升研发与认证效率。

      整车EMC测试暗室：适配新能源汽车整车电磁兼容认证场景，为测试台架、充电桩等设备的链路滤波，保障整车辐射发射、传导发射等测试数据精准可靠。

      军工电子测试暗室：应用于雷达、通信设备等军工产品的性能标定，封堵电磁泄漏路径，同时隔绝外界干扰，确保军工设备测试的保密性与精准性。

     5G/6G/OTA测试暗室：为毫米波通信设备的研发测试提供纯净电磁环境，保障高频段信号测试的稳定性，助力新一代通信技术突破。

三、定制化服务与完善保障

      我们提供微波暗室滤波器一体化解决方案：

    1.前期沟通：针对安装场景、使用要求、线路类型，出具针对性滤波方案；

    2.定制开发：支持接口类型、安装尺寸、滤波频段的定制，实现与屏蔽场所的无缝对接；

    3.安装调试：提供现场安装指导与屏蔽效能复测服务，确保整体防护达标；

    4.售后维保：5年质保期，7×24小时技术支持，定期提供设备巡检与性能校准服务。
