产品详情
应用范围
主要用于对屏蔽性能要求较高的计量检测、信息安全、EMC测试等领域，特点为将来可拆装和扩建。
屏蔽效能
|
磁场 |
14kHz≥90dB 150kHz≥120dB |
|
电场 |
200kHz～50MHz≥110dB |
|
平面波 |
50MHz～1GHz≥110dB |
|
微波 |
1GHz～10GHz≥100dB |

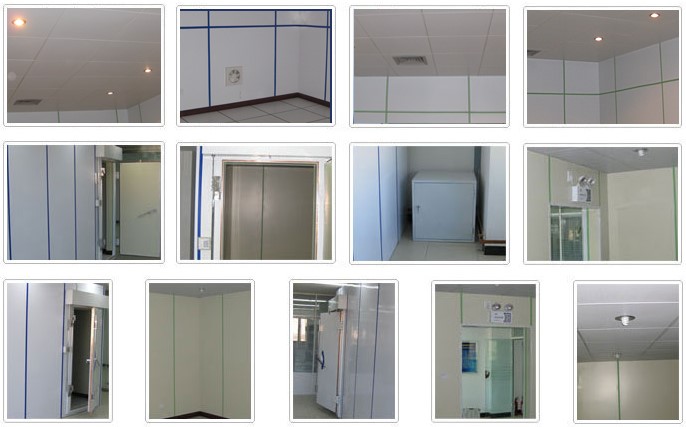

结构特征
屏蔽板体采用高镀锌层冷轧钢板激光切割，数控折弯，表面静电喷塑，组装和拆卸工艺性强，利于用户搬迁和扩建；
屏蔽板体之间通过优质导电材料与螺栓连接，电磁密封性可靠；
屏蔽门可选用手动门或电动门(电动/手动互换)，标准门洞尺寸：1.0×2.0(m)；
通风窗为蜂窝状截止波导窗，规格：300×300(mm)；
电源滤波器为高性能电源滤波器；
根据需要配置电话、空调、消防、光纤及五类线等屏蔽接口系统；
根据需要配置不同同轴射频接口的转接板；
屏蔽室内按照标准机房进行装饰处理。
常见规格尺寸
|
拼装式电磁屏蔽室典型规格尺寸 |
||
|
型号 |
长×宽×高 |
m2 |
|
101 |
3.40×2.55×2.60 |
8.67 |
|
102 |
3.40×3.40×2.60 |
11.56 |
|
103 |
4.25×2.55×2.60 |
10.84 |
|
104 |
4.25×3.40×2.60 |
14.45 |
|
105 |
5.10×2.55×2.60 |
13.00 |
|
106 |
5.10×3.40×2.60 |
17.34 |
|
107 |
5.95×3.40×2.60 |
20.23 |
|
108 |
5.95×4.25×2.60 |
25.29 |
上图为拼装式电磁屏蔽室常见规格，可根据用户需求定制。
性能指标：可以满足BMB3-1999、GJB 5792-2006 及GB12190-2021标准。
产品用途：主要用于对屏蔽性能要求较高的计量检测、信息安全、EMC测试等领域。
产品特点：外形美观、可拆装和扩建、重量较轻。
结构组成：喷塑单元模块组装成的屏蔽壳体、屏蔽门、通风波导窗、电源（信号）滤波器、室内电气及装修等。
根据用户要求可在屏蔽室内安装空调、音响、消防监控设施等，并进行信号处理。
并可根据用户需求定制非标尺寸
